主要设计参数：
1.气道出口截面积 S1
2.稳压腔体积 V
3.气道中心型线长度 L
4.节流阀体入口直径 Φ
5.气道稳压腔入口截面积 S2
6.气道在稳压腔入口间距 L1 ，L 2，L 3
7.节流阀体安装法兰到稳压腔过渡距离 L 4


进气歧管设计基本流程


进气歧管建模

进气歧管计算
进气歧管计算主要包括一维BOOST计算和三维流体计算。其中BOOST计算前 期是主要确定进气歧管的相关设计参数，后期属于验证计算。三维流体计算主 要用来检验设计是否合理，各气道的进气均匀性如何。

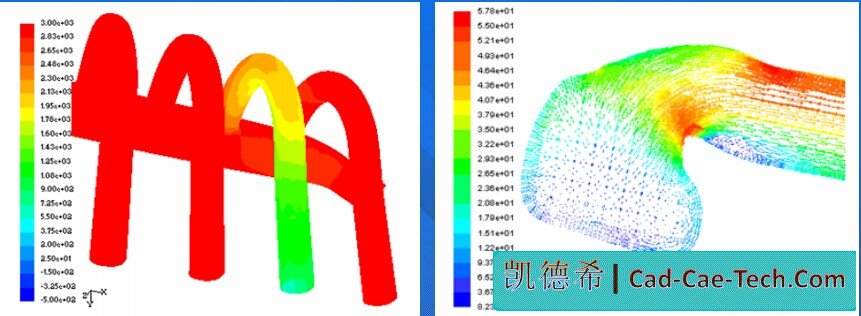

三维流体计算图例 主要对比各气道的流量大小（相对值）
